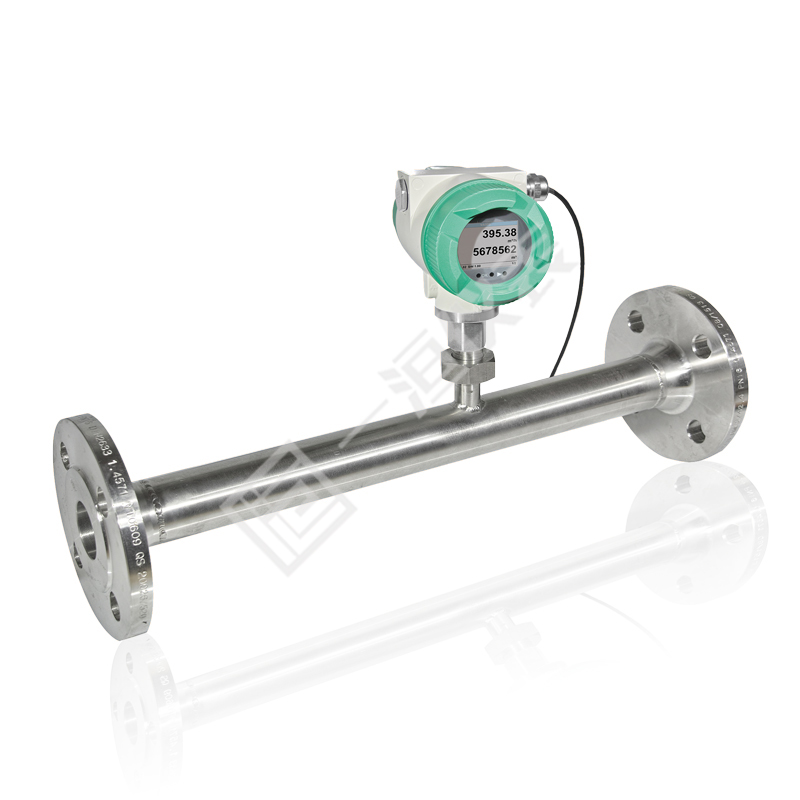

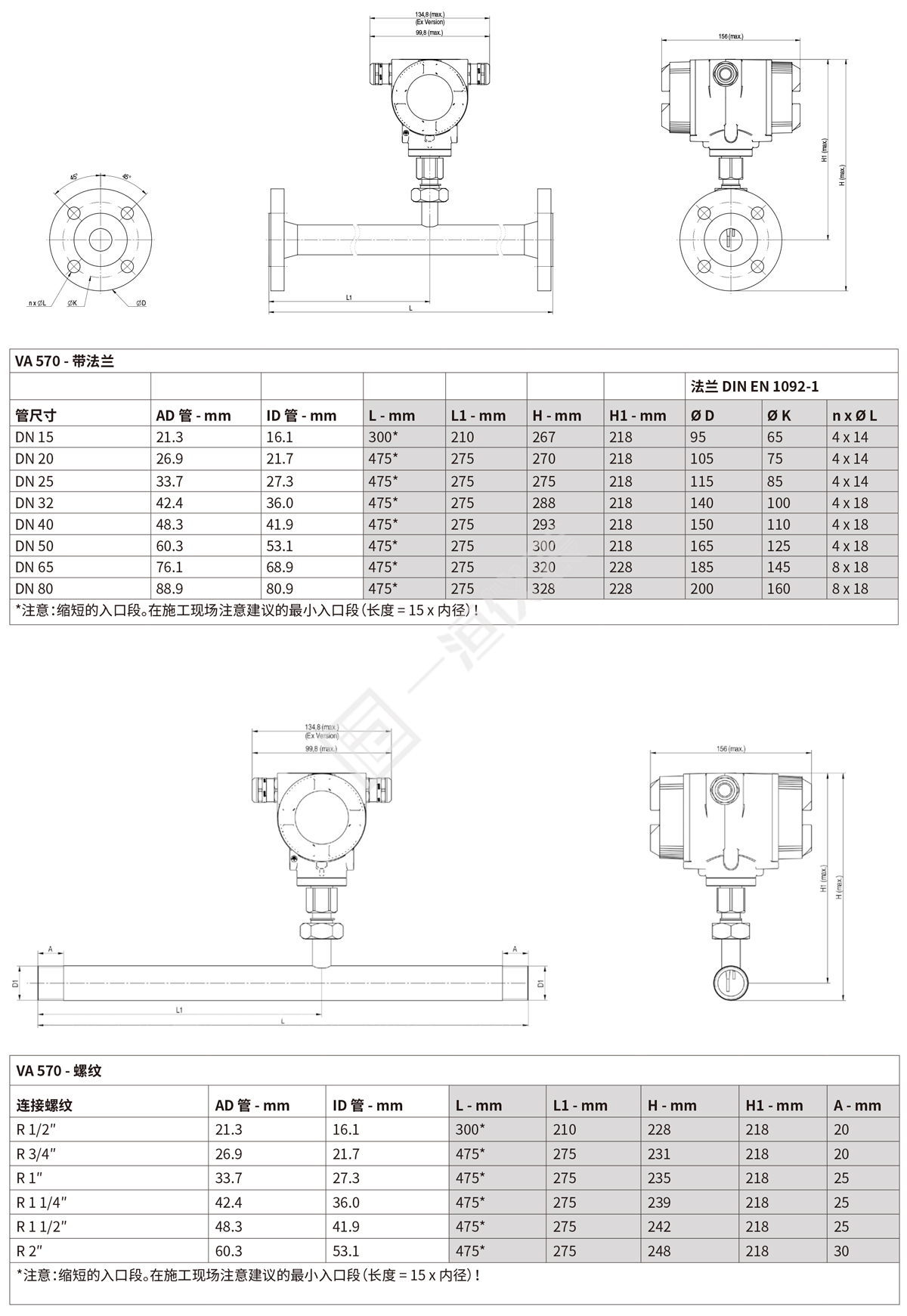

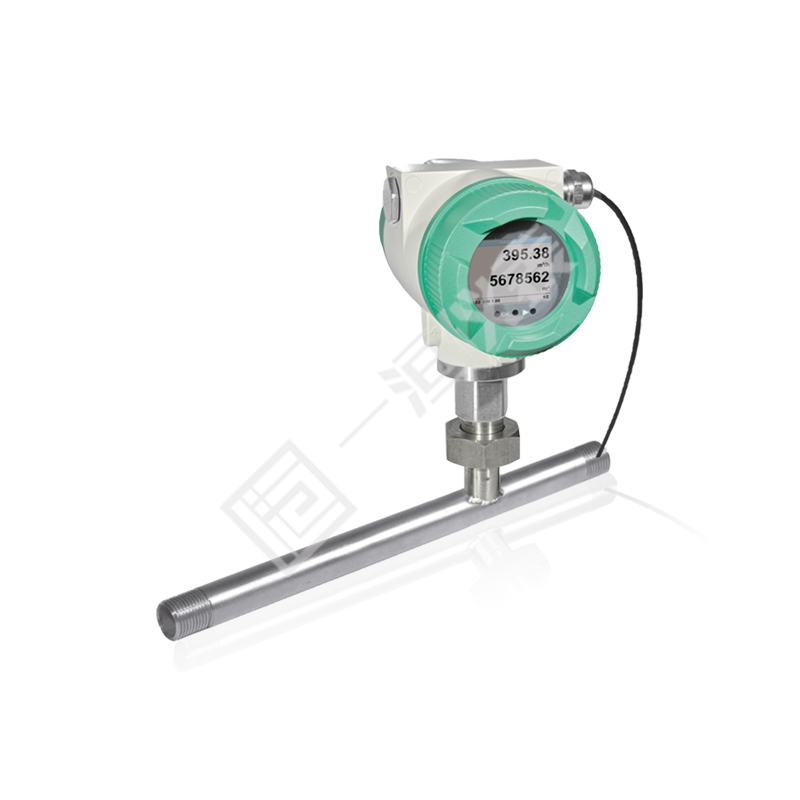

VA 570 在交付時集成有測量段。可選擇以法蘭版本或者帶 R 螺紋或 NPT 螺紋的版本提供測量段。
可旋下的測量單元是一項特別優勢。這樣在校準或清潔時可以快速方便地拆卸測量單元，不需要花費昂貴的費用拆卸測量段。在此期間通過 螺絲堵（附件）封閉測量段。
在設計帶定心裝置的螺紋套管接頭時，確保傳感器在旋入測量段時準確位于中心位置，同樣精確定位在流動方向中。這樣可避免不必要的測量值誤差。
| 測量變量: |
最高 50 Nm/s,低速版本* 最高 92.7 Nm/s,標準版本* 最高 185 Nm/s,最高版本* 最高 224 Nm/s,高速版本* *不同管徑和氣體的測量范圍 Nm3/h,參見流量測量范圍表 *所有測量值以 DIN 1343 標準條件 0° 和出廠時 1013 mbar 為準 |
| 精度:精度級(m.v.=占測量值)(f.s.=占滿量程) |
±1.5 %m.v.± 0.3% f.s. 根據需要: ±1.0 %m.v.± 0.3 % f.s. |
| 精度信息: | 基于22°C±2°C的環境溫度.6 bar的系統壓力 |
| 重復精度: | 在正確安裝時為測量值的0.25%(安裝輔助裝置、位置、入口段) |
| 測量原理: | 熱質量流傳感器 |
| 反應時間: | t90<3s |
| 傳感器管/顯示單元使用溫度范圍: |
-40...180°C標準版本，傳感器管 -20...70℃顯示單元 -20...120℃,ATEX版本 |
| 可通過顯示屏、外部手持式設備、PI 500、電腦服務軟件、遠程診斷設置 | Nm3/h、Nm3/min、Nl/min、l/s、ft/min.cfm、kg/h、kg/min、內徑、參考條件°C/°F,mbar/hPa、零點修正、泄漏流量抑制、4...20mA模擬量輸出端刻度、脈沖/報警、故障代碼等 |
| 輸出端: |
標準:1x4...20 mA模擬量輸出端(無電流隔離),脈沖輸出端，RS 485 (Modbus-RTU) 可選:2x4...20 mA.Modbus TCP、HART、Profibus DP、Profinet.M總線 |
| 載荷: | 500 Ohm |
| 另外計算平均值: | 可通過1分鐘至1天內的所有測量變量自由設置,比如1/2小時平均值、當日平均值 |
| 防護等級: | IP 67 |
| 材料: | 壓鑄鋁外殼,不銹鋼1.4404傳感器管 |
| 運行壓力: | 16 bar,特殊版本40 bar |
| 電源: | 18...36VDC,5W |
| 許可證: | ATEX 1I 2G Ex db IIC T4 Gb,ATEX II 2D Ex tb IIC T90 °C, Db,DVGW |
特殊測量技術特性：
? 在顯示屏中顯示 4 個數值：流量、總消耗、速度、溫度。可自由設置單位
? 可通過 Modbus RTU 調取所有測量值、設置，比如氣體類型、內徑、序列號等
? 可在顯示屏上全面讀取診斷功能，或者通過Modbus 遠程查詢比如校準循環、故障代碼、序列號
? 在超出校準循環時發出信息
? 標準版精度為測量值的 1.5 % ± 滿量程的 0.3 %
? 精密版精度為測量值的 1.0 % ± 滿量程的 0.3 %
? 測量段為 1：1000（0.1 至 224 米/秒）
? 通過顯示屏、便攜手持式設備 PI 500、電腦服務軟件在現場配置和診斷
? 通過電腦服務軟件或者外部設備 DS 400、DS 500、PI 500 可自由設置氣體類型（空氣、氮?dú)狻⒀鯕狻鍤獾龋?nbsp;
? 可自由設置參考條件 °C 和 mbar/hPa
? 零點設置、泄漏流量抑制
? 壓力損失可忽略不計
特殊機械特性：
? 堅固、耐沖擊的鋁壓鑄外殼，適用于室外區域，IP 67
? 所有接觸介質的零件都由不銹鋼 1.4404 制成
? 根據需要可提供德國天然氣和供水協會的天然氣許可證（最 高 16 bar）
? 壓力范圍最高 16 bar，特殊版本最高 40 bar
? 溫度范圍最高 180°C
? 沒有活動的零件，無磨損
? 傳感器尖端極其堅固，易于清潔
? 外殼可旋轉，顯示屏讀數可旋轉 180°
